环境监测子系统

由于地下管廊的特殊性质，因此我们要时刻监测气体浓度，以保障管廊事业安全有序地进行。

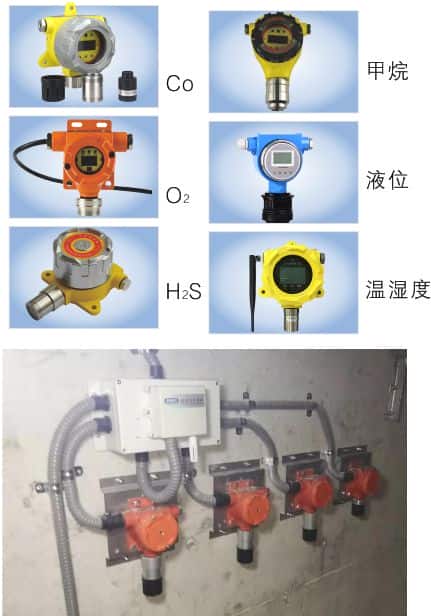

环境设备监控系统：在地下综合管廊放置可燃气体及有毒气体检测报警器、液位仪表、温湿度仪表等各种传感器，通过控制主机将各种信号采集、存储、自控、上传，实现对地下综合管廊的环境监控。

采集系统：控制器通过采集气体探测器、温湿度仪表、液位仪表等，经过CPU逻辑运算，按照设定参数自动对外设进行控制，并且将采集到的数据主动上传到数据服务器，达到实时同步，并驱动LED显示屏，实时显示该区域环境参数，及时提醒是否适合人员进入该场所。

数据传输系统：数据传输方式有两种，一种是有线传输，一种是无线传输。

1）有线传输：气体控制器可输出RS485信号，经转换器转化成为RS232信号，传输到电脑终端或SIS系统。

2）无线传输：气体控制器可将采集到的信号通过2G/4G网络，无线传输到电脑终端或SIS系统。

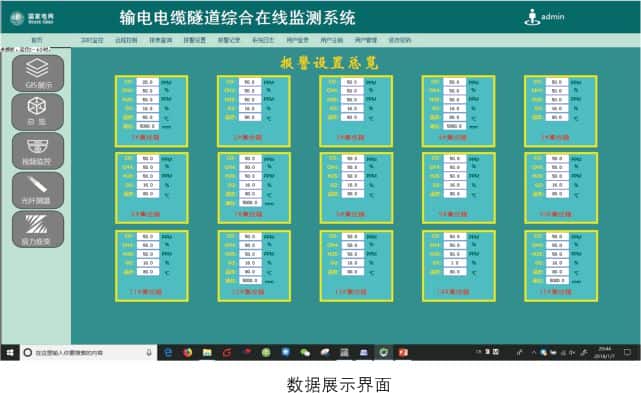

数据监控系统：数据监控系统主要有数据服务器、电视墙、中央监控服务器、电脑客户端、手机APP等部分组成。

3.系统功能

1）检测功能：气体检测报警器能实时监测气体浓度，当空气中被检测气体浓度超过检测仪的设定值时，立即发出声光报警。

2）数据存储功能：在监控中心装有数据服务器，采用磁盘阵列方式提高数据的安全存储、可扩充能力，方便监控人员随时查看监测数据。

3）监控报警功能：监控中心监测到数据异常时，会及时弹出提醒窗口，并且根据事件重要程度会分别推送给不同的手机APP客户端，或以短信的方式通知给负责人员，提高报警的时效性。

4）手机APP功能：手机APP客户端具有远程数据查看、实时将定位坐标上报、事件照片上传等功能，同时还可以接收监控中心推送的报警数据，以及下发的调度命令、任务确认和复查等信息。
