消防灭火子系统

综合电子管廊属于地下封闭空间，一旦发生火灾，会迅速消耗掉管廊内部氧气并产生大量有害气体，当甲烷、一氧化碳等危险气体达到一定浓度时，还可引起爆炸。更严重的是，发生灾害时管廊内部环境十分恶劣，抢修难度很大，对抢修人员也将造成人身安全威胁。

电力管廊火灾自动报警系统的设计方案及设计内容，分别就火灾自动报警系统、防火门监控系统、电气火灾监控系统以及联动报警系统做了详细说明。火灾自动报警系统为电力管廊的安全运行提供必要的保障。

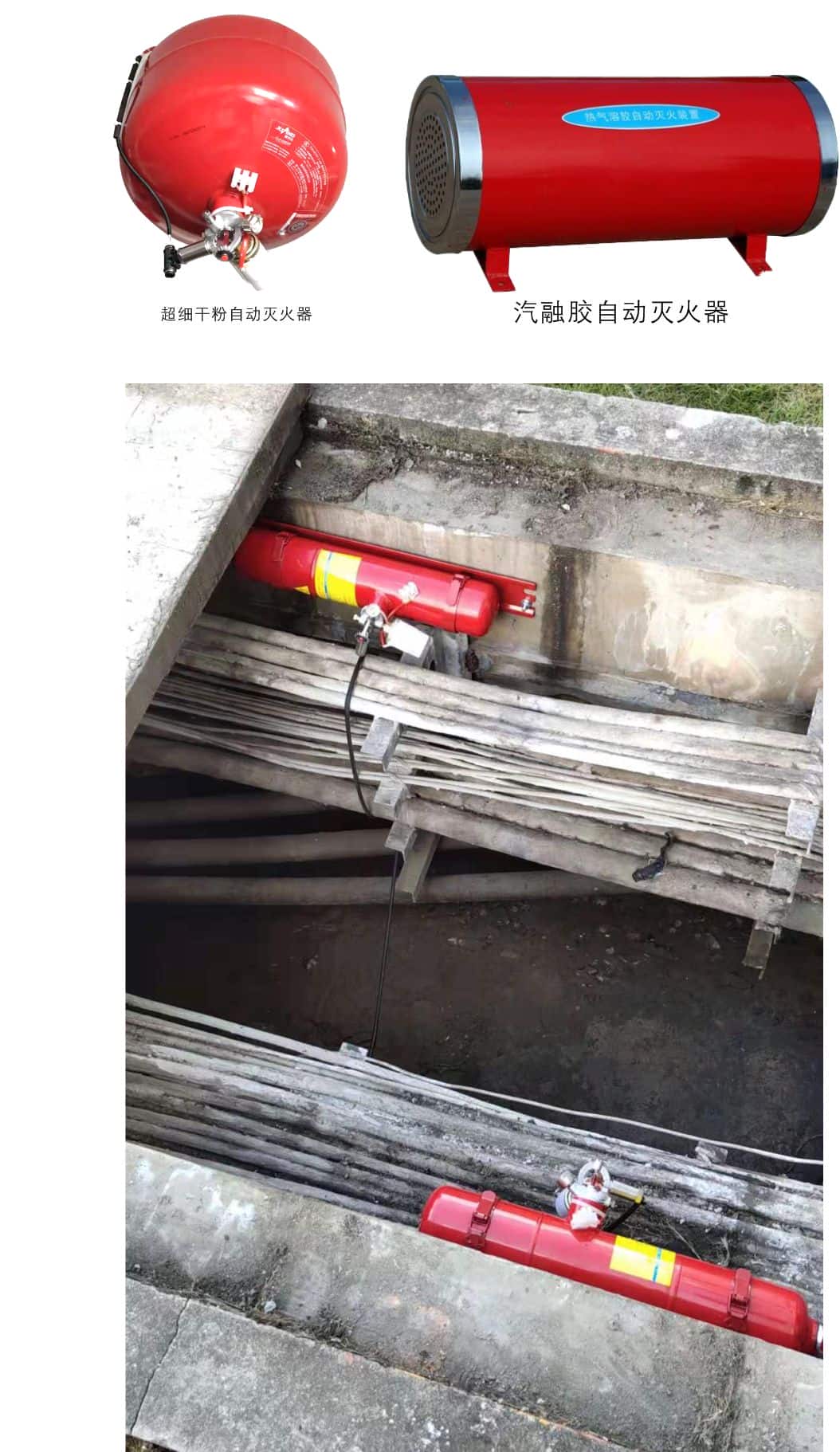

火灾自动报警系统装置具有热引发启动和电引发启动功能。当防护区发生火灾，热敏线迅速传递火灾信号，热引发器接收到火灾信号，引发灭火装置内的气体发生剂瞬间产生高压气体，推动灭火剂从铝箔喷口喷出灭火。当防护区发生火灾，灭火装置采用电引发方式时，电引发器接收到DC24V电压时，引发灭火装置内的气体发生剂瞬间产生高压气体，推动灭火剂从铝箔口喷出灭火。

灭火控制器应接入到隧道内的区域控制单元，并通过区域控制单元与视频监控系统进行联动，当隧道内电缆接头发生火灾时，视频画面自动切换到火灾发生现场。

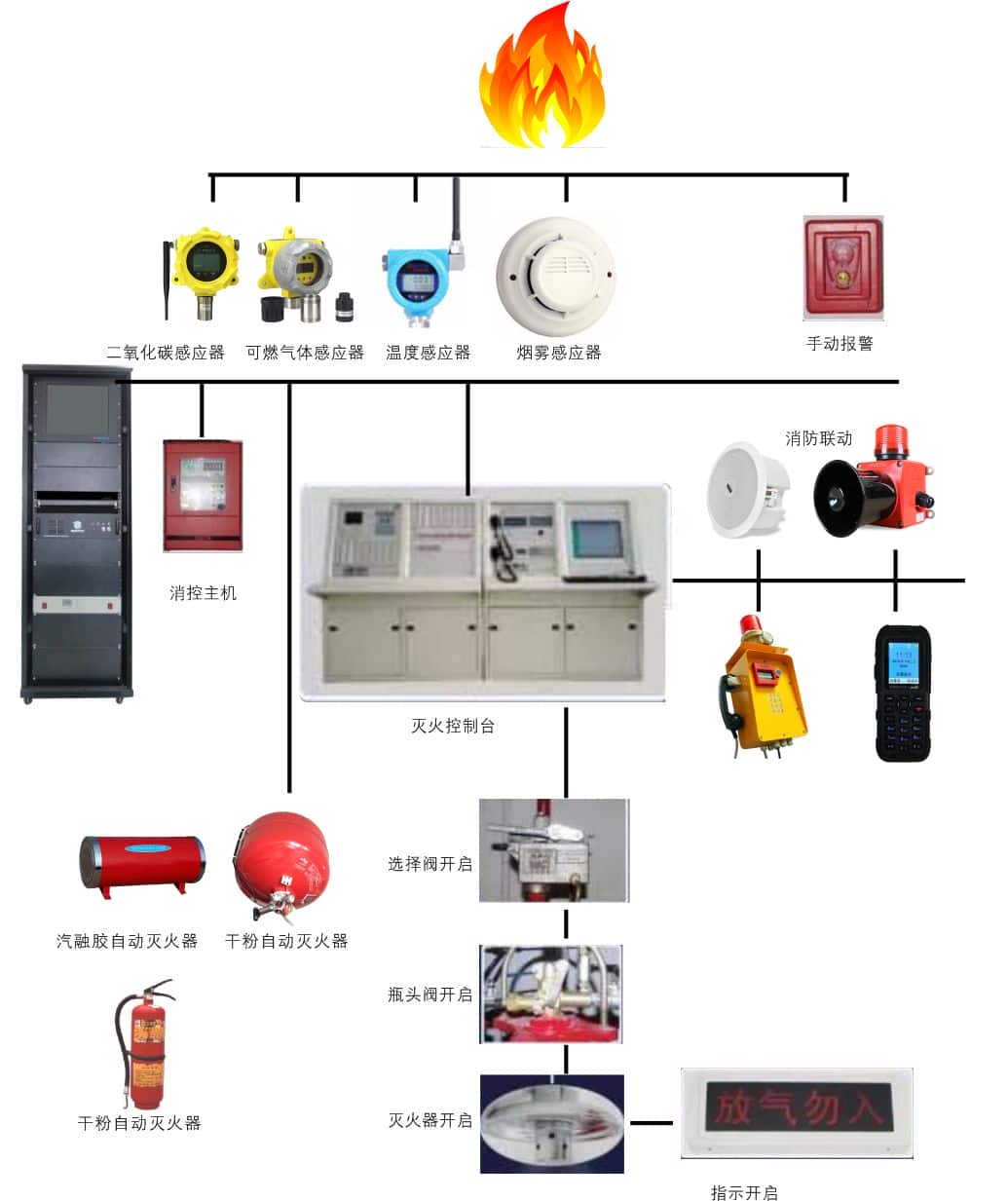

火灾自动报警系统

接收火灾信号戒手动报警信号，声光报警，警示管廊内部人员

监控中心声光报警，软件界面弹窗报警，视频监控切换至火灾报警区域画面，警示工作人员采取措施



消防系统

气体灭火控制器、气溶胶灭火装置、放气指示灯紧急启停按钮

当火灾发生时，进程控制戒者本地按下紧急启停按钮，气体灭火控制器启动管廊内部的气体灭火装置，灭火过程中放气指示灯常亮
